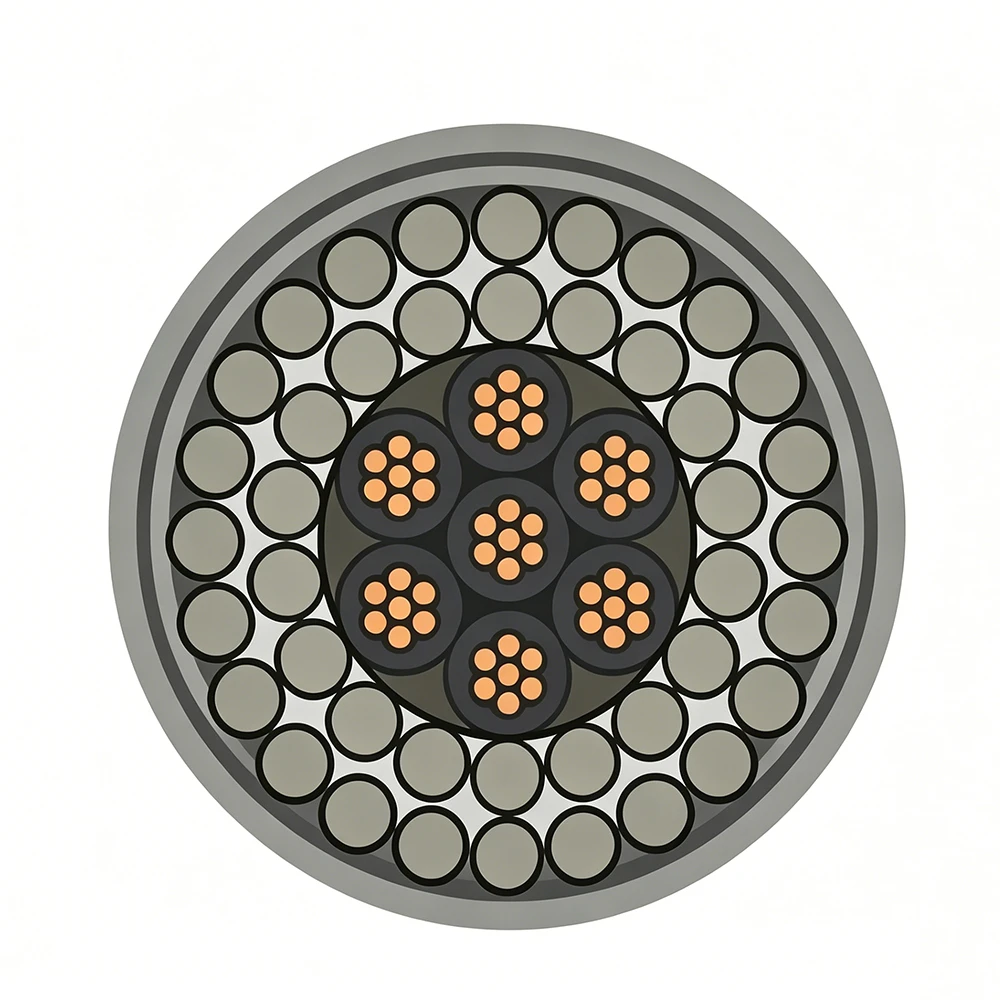

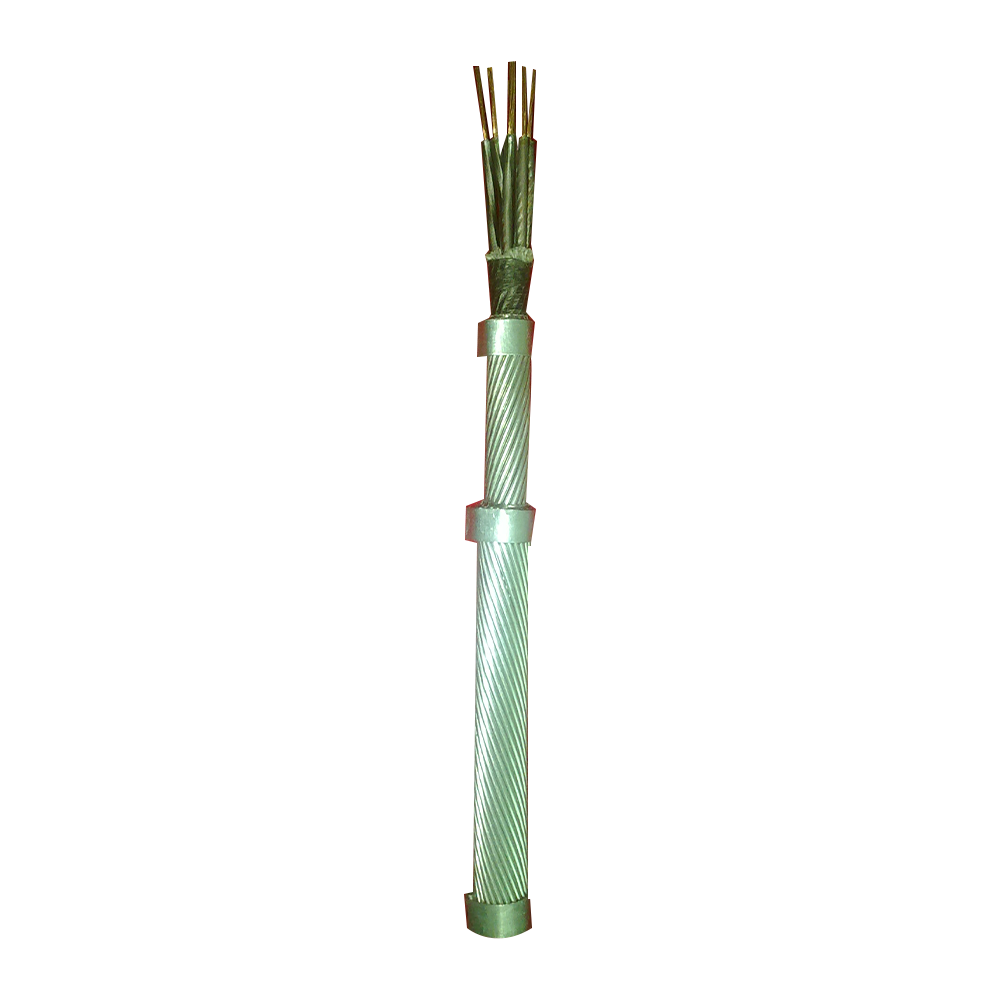

7-проводниковые каротажные кабели используются в нефтепромысловых системах каротажа и скважинного мониторинга. Различные размеры обеспечивают различный уровень прочности и производительности для различных условий эксплуатации скважины.
Прочная конструкция для обеспечения максимальной прочности и применения в глубоких скважинах.
Сбалансированная структура для стандартных операций по каротажу на нефтяных месторождениях.
Гибкий и подходящий для применения в скважинах средней мощности.
Технические характеристики
| Технические характеристики | |||
|---|---|---|---|
| свойства | |||
| Предмет | 15/32" (11,8мм) | 1/2" (12,4мм) | 15/32 (13,2мм) |
| Диаметр кабеля | 15/32" (11,8мм) | 1/2" (12,4мм) | 15/32 (13,2мм) |
| Минимальный диаметр шкива | 23" (590 мм) | 25" (620 мм) | 26" (660 мм) |
| Коэффициент растяжения кабеля, Фут/Кфт/Кгбс (м/км/5 КН) | 0.756 (0.85) | 0.578 (0.65) | 0.578 (0.64) |
| электрический | |||
| Максимальное напряжение в проводнике | 1000 В постоянного тока | 1000 В постоянного тока | 1000 В постоянного тока |
| Номинальный диаметр проводника AWG | 20 | 20 | 20 |
| Минимальное сопротивление изоляции, МОМ/Кфут (м/Км) | 1640 (500) | 1640 (500) | 1640 (500) |
| механический | |||
| Предел прочности кабеля на разрыв Enbs Фиксирован | 22500 фунтов (100 КН) | 24750 фунтов (110 КН) | 28125 фунтов (125 КН) |
| Максимальное рекомендуемое рабочее напряжение | 16875 фунтов (75 КН) | 18563 фунта (82,5КН) | 21094 фунта (93,75КН) |
| Количество и размер проводов - Внутренняя броня | 24×0,0397" (1,01мм) | 22×0,0437" (1,11мм) | 17×0,0579" (1,47мм) |
| Количество и размер проводов - Внешняя броня | 24×0,0492" (1,25мм) | 22×0,0566" (1,44мм) | 23×0,0579" (1,47мм) |
| Средняя прочность проволоки на разрыв - Внутренняя броня | 275 фунтов (1,51КН) | 302 фунта (1,82КН) | 400 фунтов (3,19КН) |
| Средняя прочность проволоки на разрыв - Внешняя броня | 340 фунтов (2,31КН) | 392 фунта (3,062КН) | 400 фунтов (3,19КН) |
| СВОЙСТВА | |||
|
Предмет |
15/32" (11,8мм) |
1/2" (12,4мм) |
33/64" (13,2мм) |
|
Диаметр кабеля |
15/32" (11,8мм) |
1/2" (12,4мм) |
33/64(13,2 мм) |
|
Минимальный диаметр шкива |
23" (590 мм) |
25" (620 мм) |
26" (660 мм) |
|
Коэффициент растяжения кабеля, Фут/Кфт/Кгбс (м/км/5 КН) |
0.756 (0.85) |
0.578 (0.65) |
0.578 (0.64) |
Часто задаваемые вопросы
Q1: Для чего используется разведочный трос, несущий нагрузку?
Геологоразведочные кабели, несущие нагрузку, в основном используются для каротажа нефтяных и газовых скважин, перфорации, отбора керна и других внутрискважинных операций. Они обеспечивают несущую способность, электропитание, передачу сигнала и функции измерения глубины.
Q2: Какие типы сердечников доступны для разведочных кабелей, несущих нагрузку?
В зависимости от количества жил кабели выпускаются в одножильном, трехжильном, четырехжильном и семижильном исполнении для удовлетворения различных требований при эксплуатации в скважине.
Q3: Какой диапазон температур могут выдерживать испытательные кабели, несущие нагрузку?
Кабели с нормальной температурой обычно работают при температуре от -30°C до 150°C, в то время как высокотемпературные кабели для разведки, несущие нагрузку, могут выдерживать температуру от -50°C до 260°C.
Q4: В чем разница между обычными разведочными кабелями и кабелями, устойчивыми к воздействию серы?
Несущие геологоразведочные кабели, устойчивые к воздействию серы, специально разработаны для эксплуатации в агрессивных нефтяных и газовых скважинах, содержащих H₂S и другие агрессивные среды, что обеспечивает повышенную коррозионную стойкость и более длительный срок службы.
Q5: Какому стандарту соответствуют разведочные кабели, несущие нагрузку?
Несущие геологоразведочные кабели производятся в соответствии с SY/T 6600-2020, стандартом нефтегазовой промышленности на несущие геологоразведочные кабели.
