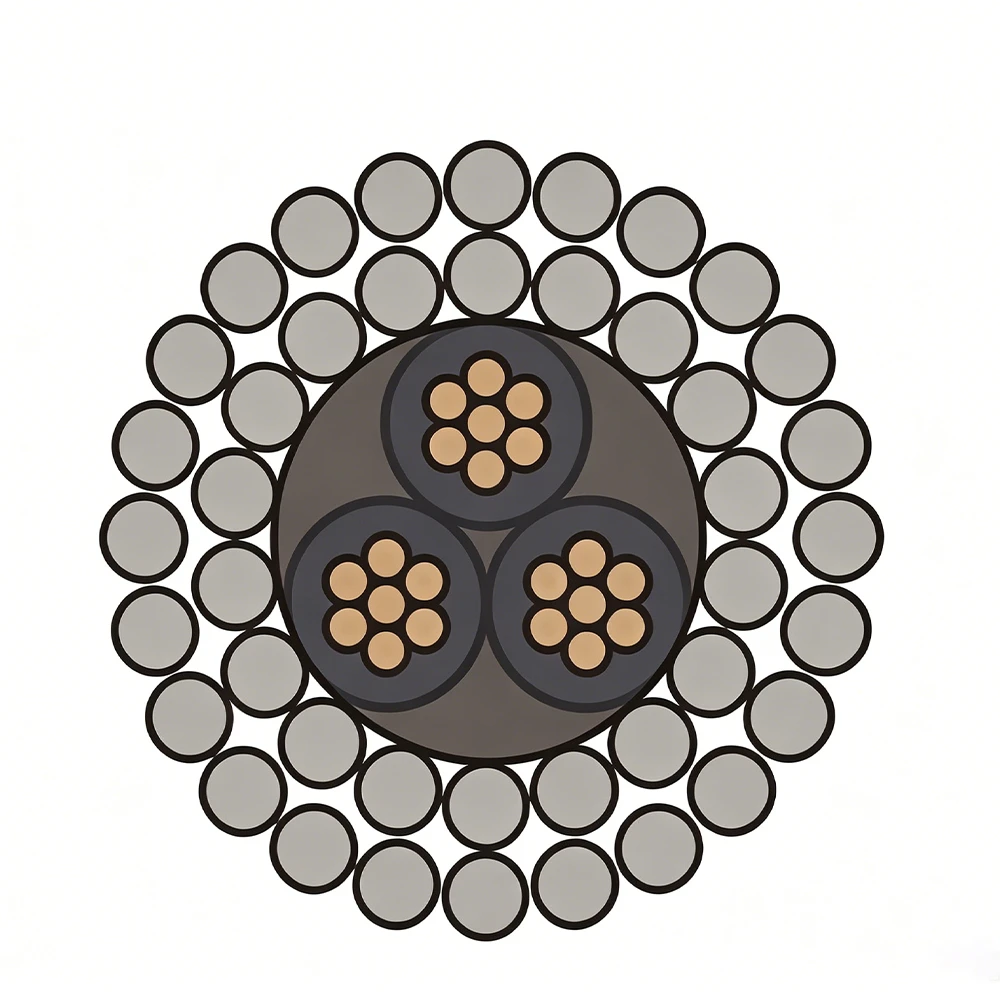

Трехжильные каротажные кабели широко используются в системах каротажа на нефтепромыслах и скважинного мониторинга. Различные размеры кабелей обеспечивают различный уровень прочности, гибкости и пригодности для применения на разных глубинах.
Обзор
Эти кабели предназначены для передачи сигналов и скважинных данных в суровых условиях эксплуатации на нефтяных месторождениях. Размер проводника напрямую влияет на механическую прочность и эксплуатационные характеристики.
Кабель 7/32"
Легкий и гибкий, подходит для стандартного каротажа по кабелю в скважинах средней глубины.
Кабель 5/16"
Сбалансированная производительность с повышенной прочностью и стабильной передачей для более глубоких скважин.
Кабель диаметром 15/32 дюйма
Прочная конструкция обеспечивает максимальную прочность на растяжение в суровых условиях эксплуатации глубоких скважин.
Ключевые отличия
7/32": Гибкий и легкий в эксплуатации
5/16": Сбалансированная производительность
15/32": Сверхпрочный и высокопрочный
Приложения
Проводной каротаж нефтяных месторождений
Скважинные системы мониторинга
Операции по вскрытию скважин
Разведка нефти и газа
Технические характеристики
| Технические характеристики | |||
| свойства | |||
| Предмет | 7/32" (5,6мм) | 5/16" (8,0мм) | 15/32" (11,8мм) |
|---|---|---|---|
| Диаметр кабеля | 7/32" (5,6мм) | 5/16" (8,0мм) | 15/32" (11,8мм) |
| Минимальный диаметр шкива | 11" (280 мм) | 16" (400 мм) | 23" (590 мм) |
| Коэффициент растяжения кабеля (Фут/Кфт/Кгс/м/Км/5 Кн) | 2.2 (2.5) | 1.2 (1.35) | 0.76 (0.85) |
| электрический | |||
| Предмет | 7/32" | 5/16" | 15/32" |
| Максимальное напряжение в проводнике | 1000 В постоянного тока | 1000 В постоянного тока | 1000 В постоянного тока |
| Номинальный диаметр проводника AWG | 24 | 20 | 17 |
| Минимальное сопротивление изоляции (МОМ/Кфут/м/Км) | 1640 (500) | 1640 (500) | 1640 (500) |
| механический | |||
| Предмет | 7/32" | 5/16" | 15/32" |
| Прочность кабеля на разрыв (фиксированная) | 5600 фунтов (25 кН) | 10125 фунтов (45 кН) | 19125 фунтов (85 кН) |
| Макс Предложил Рабочее напряжение | 4050 фунтов (18 кН) | 7425 фунтов (33 кН) | 14175 фунтов (63 кН) |
| ПРОВОЛОЧНАЯ КОНСТРУКЦИЯ | |||
| Предмет | 7/32" | 5/16" | 15/32" |
| Внутренняя броня | 12 × 0,031" (0,7874мм) | 12 × 0,0319" (0,81мм) | 24 × 0,0394" (1,01мм) |
| Внешняя броня | 18 × 0,031" (0,7874мм) | 18 × 0,0437" (1,11мм) | 24 × 0,0492" (1,25мм) |
| свойства | |||
|
Предмет |
7/32" (5,6мм) |
5/16" (8,0мм) |
15/32(11,8мм) |
|
Диаметр кабеля |
7/32" (5,6мм) |
5/16" (8,0мм) |
15/32(11,8мм) |
|
Минимальный диаметр шкива |
11" (280 мм) |
16" (400 мм) |
23" (590 мм) |
|
Коэффициент растяжения кабеля, Фут/Кфт/Кгбс (м/км/5 КН) |
2.2 (2.5) |
1.2 (1.35) |
0.76 (0.85) |
Часто задаваемые вопросы
Q1: Для чего используется разведочный трос, несущий нагрузку?
Геологоразведочные кабели, несущие нагрузку, в основном используются для каротажа нефтяных и газовых скважин, перфорации, отбора керна и других внутрискважинных операций. Они обеспечивают несущую способность, электропитание, передачу сигнала и функции измерения глубины.
Q2: Какие типы сердечников доступны для разведочных кабелей, несущих нагрузку?
В зависимости от количества жил кабели выпускаются в одножильном, трехжильном, четырехжильном и семижильном исполнении для удовлетворения различных требований при эксплуатации в скважине.
Q3: Какой диапазон температур могут выдерживать испытательные кабели, несущие нагрузку?
Кабели с нормальной температурой обычно работают при температуре от -30°C до 150°C, в то время как высокотемпературные кабели для разведки, несущие нагрузку, могут выдерживать температуру от -50°C до 260°C.
Q4: В чем разница между обычными разведочными кабелями и кабелями, устойчивыми к воздействию серы?
Несущие геологоразведочные кабели, устойчивые к воздействию серы, специально разработаны для эксплуатации в агрессивных нефтяных и газовых скважинах, содержащих H₂S и другие агрессивные среды, что обеспечивает повышенную коррозионную стойкость и более длительный срок службы.
Q5: Какому стандарту соответствуют разведочные кабели, несущие нагрузку?
Несущие геологоразведочные кабели производятся в соответствии с SY/T 6600-2020, стандартом нефтегазовой промышленности на несущие геологоразведочные кабели.
