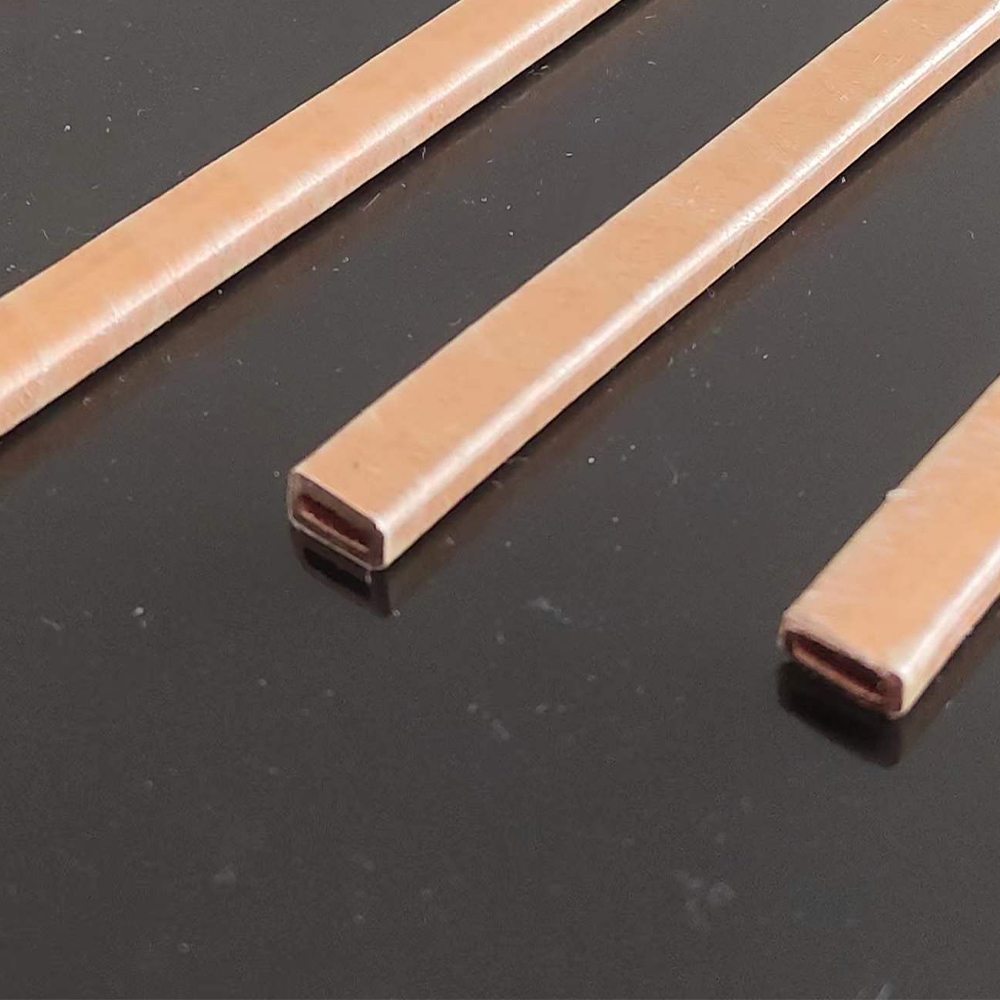

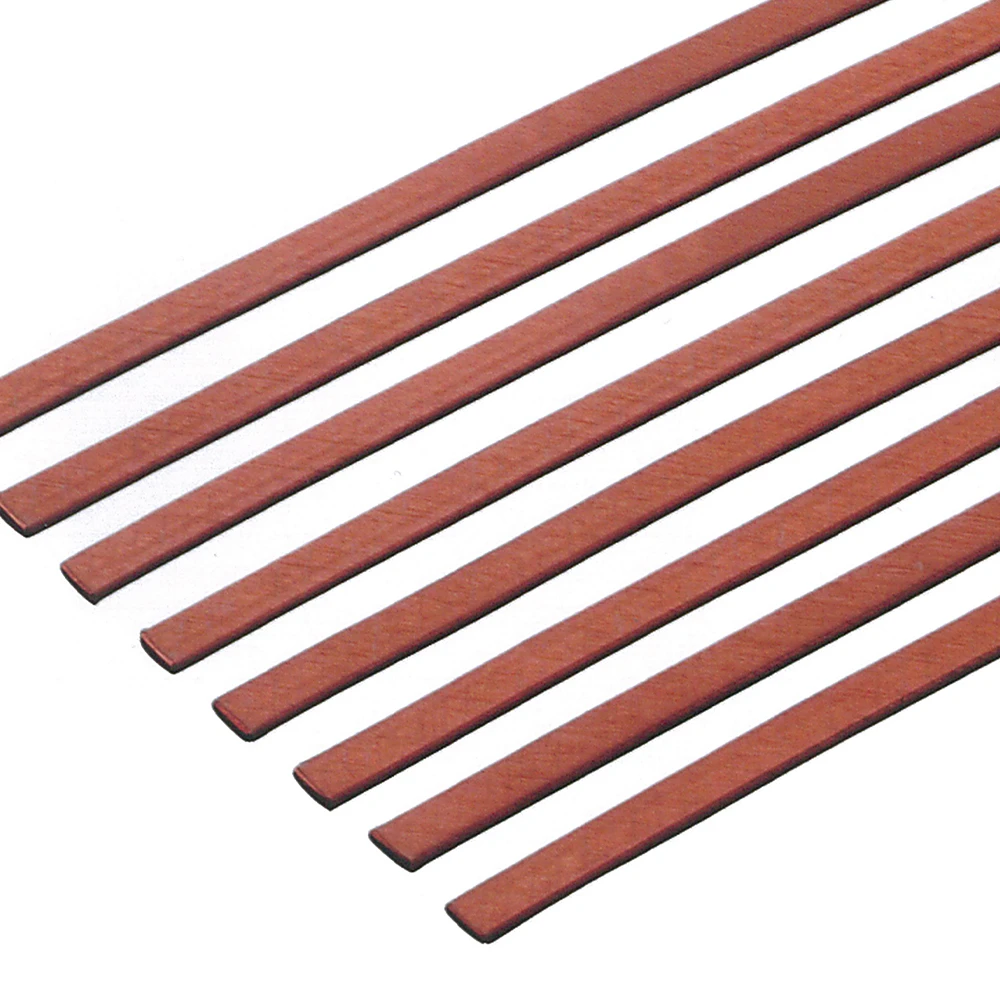

Изделие самостоятельно модернизировано и разработано с использованием инновационных технологий, благодаря чему качество изоляционной конструкции стало более стабильным. После изгиба изоляционный слой не повреждается, что позволяет эффективно избежать повреждения наиболее уязвимых мест изоляции при перемещении изделия. Отличная адгезия при растяжении позволяет выдерживать смещение под большим углом наклона при изгибе катушки и избегать разрыва изоляционного слоя. Электрические характеристики стабильны при высоком значении пробоя. Трехмерный угол является равномерным, что обеспечивает равномерный расход внутреннего водяного или масляного охлаждения, а также хорошие механические характеристики и герметичность.Обладая более высокими механическими свойствами, перегрузочной способностью и устойчивостью к воздействию тепла и влажности, этот продукт подходит для обмоток крупных и средних высоковольтных двигателей и генераторов, трансформаторов и различных электрических устройств.
Технические характеристики:
В следующей таблице представлены типичные технические характеристики стандартных прямоугольных медных проводов с двойным стекловолоконным покрытием. Технические характеристики могут варьироваться в зависимости от условий эксплуатации и требований к системе. Изделие разработано для обеспечения стабильных электрических характеристик, долговечности и безопасности в сложных промышленных условиях.
Технические характеристики
|
Модель и спецификация |
|||||
|
Тип |
Размеры |
Имя |
Тепловой индекс |
||
|
ГЛЕБ axb GB/T 7672.2-2008 |
Толщина a:0.08~5,60мм Ширина b:2.00~16,00мм |
Намотанная на стекловолокно смола, пропитанная оголенной прямоугольной медной проволокой, температурный индекс 130 |
130 |
||
|
ГЛЕБ axb GB/T 7672.3-2008 |
Намотанная на стекловолокно смола, пропитанная оголенной прямоугольной медной проволокой, температурный индекс 155 |
155 |
|||
|
ГЛЕБ axb GB/T 7672.4-2008 |
Намотанная на стекловолокно смола, пропитанная оголенной прямоугольной медной проволокой, температурный индекс 180 |
180 |
|||
|
ГЛЕБ axb GB/T 7672.5-2008 |
Намотанная на стекловолокно смола, пропитанная оголенной прямоугольной медной проволокой, температурный индекс 200 |
200 |
|||
|
Технические параметры |
|||||
|
Предметы |
Технические показатели |
|
Стандарты тестирования |
||
|
Размеры |
Ознакомьтесь с главой 4 стандарта GB/T 7672.1-2008 |
GB/T 4074.2-2008 |
|||
|
Сопротивление |
Ознакомьтесь с главой 5 стандарта GB/T 7672.1-2008 |
GB/T 4074.5-2008 |
|||
|
Удлинение |
Толщина, мм |
Удлинение, % |
GB/T 4074.3-2008 |
||
|
a≤2,50 |
>30 |
||||
|
a>2,50 |
≥32 |
||||
|
Упругость |
Максимальный угол возврата пружины составляет менее 5,5° |
GB/T 4074.3-2008 |
|||
|
Адгезивная способность |
Прочность покрытия составляет 10%, без потери адгезионной способности |
GB/T 4074.3-2008 |
|||
|
Испытание на изгиб |
Номинальный размер, мм |
Диаметр оправки, мм |
После испытаний на изгиб по горизонтали и по краям покрытия должны быть без трещин. |
GB/T 4074.3-2008 |
|
|
2.00≤b≤8.00 |
10в |
||||
|
8.00 |
15в |
||||
|
0,80≤a≤5,60 |
10а |
||||
|
Пробивное напряжение |
Номинальная толщина изоляции (мм) |
Пробивное напряжение (В) |
ГБ/Т 4074,5 |
||
|
0.20 |
≥300 |
||||
|
0.40 |
≥400 |
||||
Возможности кастомизации
Мы предлагаем гибкие индивидуальные решения для удовлетворения различных требований в области электротехники и промышленности. От конструктивного решения до характеристик изоляции - каждый аспект может быть адаптирован для обеспечения оптимальной электропроводности, механической прочности и тепловой надежности.
1. Размеры проводника и полая структура

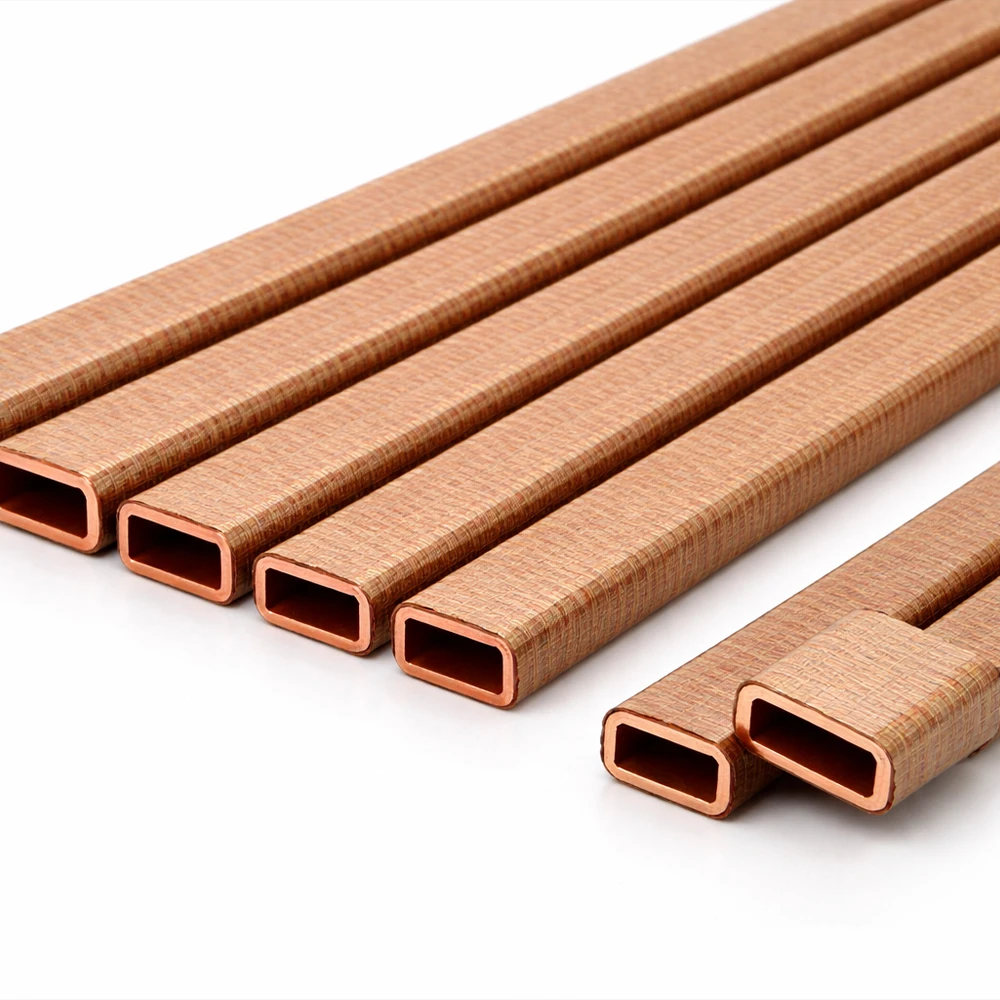

Наружная ширина, толщина и размеры внутренней полости могут быть точно настроены в соответствии с конкретными требованиями к электрической конструкции и охлаждению, обеспечивая оптимальную пропускную способность по току и тепловыделение.
2. Конфигурация изоляции из стекловолокна
Двойная упаковка из стекловолокна может быть настроена по толщине, способу укладки слоев и плотности упаковки в соответствии с различными классами изоляции и требованиями к тепловому классу.
3. Тепловые и электрические характеристики
Температурный показатель, диэлектрическую прочность и общие характеристики изоляции можно регулировать в зависимости от потребностей применения, обеспечивая стабильную работу в условиях высоких температур или нагрузок.
4. Обработка поверхности и варианты обработки
Выпускается с пропиткой смолой, отделкой поверхности и дополнительными обработками для повышения адгезии, механической прочности и устойчивости к факторам окружающей среды.
Часто задаваемые вопросы
Q1: Каковы основные области применения прямоугольных медных проводов с двойным стекловолоконным покрытие
Они широко используются в обмотках крупных и средних высоковольтных двигателей, генераторов, трансформаторов и различного электрооборудования.
Q2: Каковы основные преимущества медных проводов с двойным покрытием из стекловолокна?
Они отличаются стабильной изоляцией, отсутствием повреждений при изгибе, отличной адгезией при растяжении, высоким напряжением пробоя, хорошими механическими свойствами и высокой термостойкостью и влагостойкостью.
Q3: Можно ли использовать этот продукт в транспонированных проводниках?
Да, его изоляционная конструкция специально разработана таким образом, чтобы избежать повреждения изоляции при перемещении и изгибе катушки.
Q4: Поддерживается ли настройка изоляции и размеров?
Да, мы можем настроить толщину изоляции, структуру оболочки, размер проводника, полую структуру и тепловые/электрические характеристики.
Q5: Какова структура изоляции этого изделия?
Он имеет конструкцию с двойным покрытием из стекловолокна, обеспечивающую стабильную изоляцию, высокую адгезию и превосходную устойчивость к разрыву и смещению.
