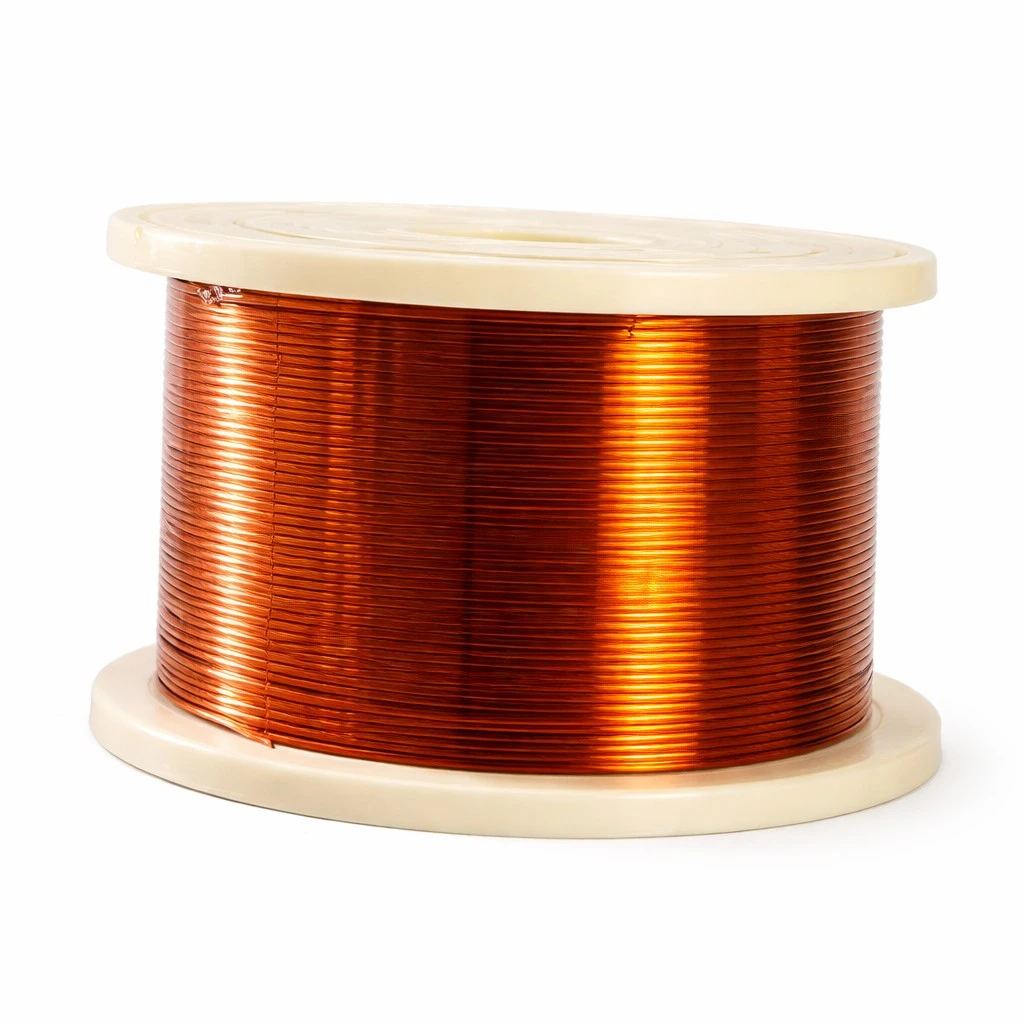

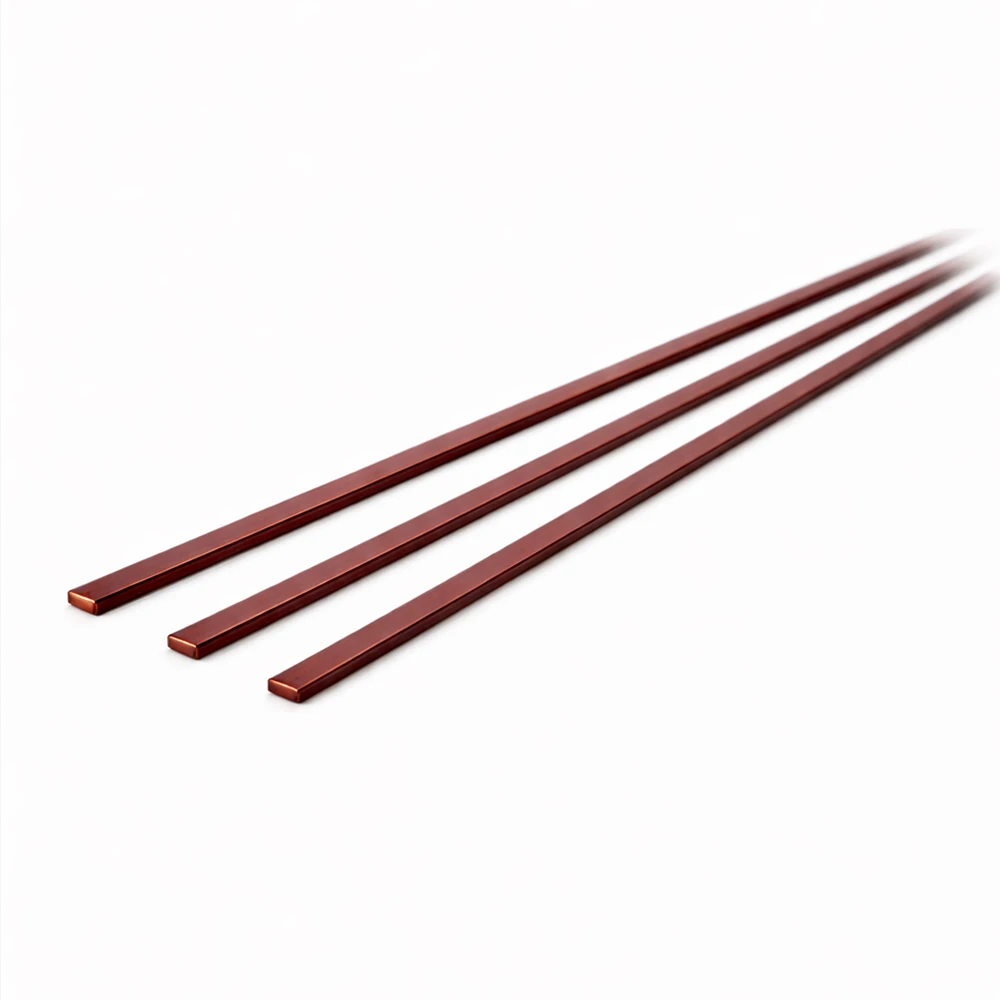

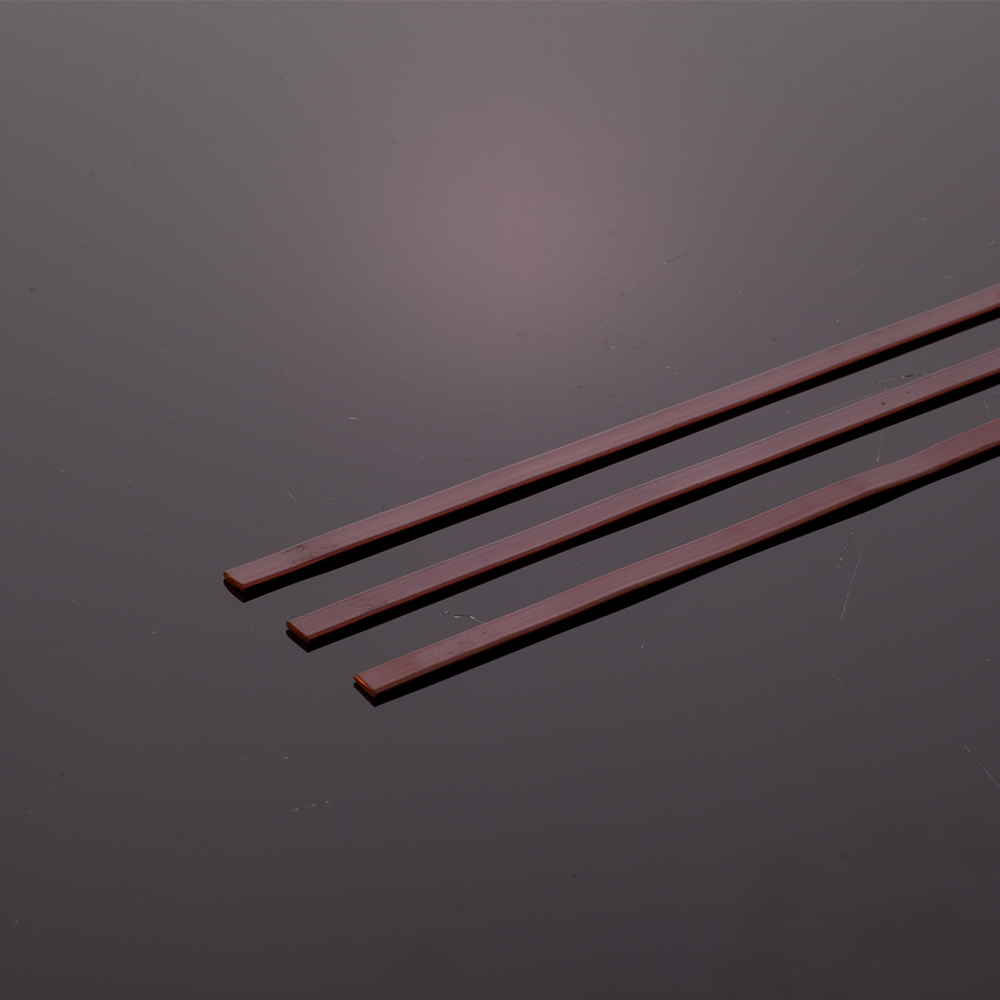

Этот продукт обладает хорошей термостойкостью, отличными электрическими характеристиками, особенно напряжение пробоя более чем в два раза превышает международный стандарт, механическими свойствами адгезии при растяжении, изоляционный слой и медная проволока прочно прикрепляются после изгиба, а также превосходными характеристиками при тепловом ударе, которые могут выдерживать все виды высокотемпературной рабочей среды.Обладая тонким изоляционным слоем, превосходной термостойкостью, электрическими и механическими свойствами, этот продукт подходит для обмоток двигателей и генераторов больших и средних размеров, трансформаторов и различных электрических устройств.
Пробивное напряжение: более чем в два раза превышает международный стандарт — Исключительная диэлектрическая прочность
Термостойкость: Отличная производительность в широком диапазоне температур, подходит для работы в условиях высоких температур.
Механическая адгезия: Изоляционный слой остается прочно прикрепленным к медному проводнику даже после изгиба.
Устойчивость к тепловому удару: Выдающиеся эксплуатационные характеристики при быстром изменении температуры
Тонкий профиль изоляции: Увеличивает коэффициент заполнения щелей при сохранении полной электрической защиты.
Технические характеристики
|
Параметр |
Значение / Описание |
|
наименование товара |
Покрытая эмалью медная плоская проволока |
|
Материал проводника |
Бескислородная медь / Электролитическая медь с высокой твердостью смолы |
|
Чистота проводника |
≥ 99.95% |
|
Форма проводника |
Плоский / прямоугольный |
|
Тип изоляции |
Эмалевое покрытие (полиэфирное, полиэфиримидное, полиамид-имидное или в соответствии со спецификацией) |
|
Тепловой класс |
155°C, 180°C, 200°C или 220°C (в зависимости от требований заказчика) |
|
Пробивное напряжение |
≥ 2× Международный стандарт IEC/NEMA |
|
Толщина изоляции |
Тонкий профиль, адаптированный к требованиям применения |
|
Адгезия и гибкость |
Не трескается и не отслаивается после изгиба; изоляция надежно закреплена |
|
Эффективность при тепловом ударе |
Отлично — Проходит быстрые температурные циклические испытания |
|
Состояние поверхности |
Гладкое, однородное эмалевое покрытие, без точечных отверстий и дефектов |
|
Доступные размеры |
Ширина: 2,0 – 16,0 мм / толщина: 0,5 – 5,0 мм (по индивидуальному заказу) |
|
Примечание: Конкретные значения прочности при растяжении, относительного удлинения и точного напряжения пробоя зависят от типа изоляции и размеров. Пожалуйста, свяжитесь с нами для получения подробных спецификаций. |
|
Приложения
Обмотки двигателей большого и среднего размера - промышленные двигатели переменного/постоянного тока, тяговые двигатели
Обмотки генераторов — Турбогенераторы, гидрогенераторы
Обмотки трансформаторов — Силовые трансформаторы, распределительные трансформаторы
Электрические катушки и индукторы — Реакторы, дроссельные катушки, магнитные катушки
Автомобильные электрические компоненты — обмотки электродвигателей EV, генераторы переменного тока
Железнодорожное тяговое оборудование — мощные тяговые двигатели и вспомогательные системы
Возможности кастомизации
Мы предлагаем индивидуальные размеры, типы изоляции, класс теплопроводности и технические характеристики проводников в соответствии с требованиями заказчика. Доступные варианты настройки включают:
Настраиваемая ширина и толщина для каждого чертежа
Выбор типа эмали (PE, PEI, PAI, PI и т.д.)
Температурный класс от 155°C до 220°C или выше
Варианты с оголенным или луженым медным проводником
Особые требования к адгезии и гибкости
Время выполнения заказа на заказ: 15-30 рабочих дней в зависимости от комплектации и спецификации.
Часто задаваемые вопросы
Q1: Что означает "напряжение пробоя в два раза превышает международное стандартное"?
Это означает, что наша эмалевая изоляция выдерживает испытательное напряжение на диэлектрике, по крайней мере, в два раза превышающее минимальное значение, указанное в стандартах IEC 60317 или NEMA MW 1000 для эквивалентной толщины изоляции. Это обеспечивает дополнительный запас прочности для высоковольтных применений.
Q2: Каким образом тонкий изоляционный слой улучшает конструкцию двигателя и генератора?
Более тонкий профиль изоляции позволяет разместить больше медных жил в одной и той же области паза (более высокий коэффициент заполнения паза), что повышает эффективность, снижает потери на сопротивление и повышает общую плотность мощности готовой обмотки.
Q3: Трескается ли или отслаивается изоляция при сгибании провода?
Нет. Наше эмалевое покрытие обеспечивает отличную адгезию и гибкость. Изоляция остается прочно прикрепленной к медному проводнику даже после сгибания и формовки, обеспечивая постоянную электрическую защиту на протяжении всего процесса намотки.
Q4: Какие тепловые классы доступны для данного продукта?
Мы предлагаем эмалевые покрытия, рассчитанные на непрерывную эксплуатацию при температурах 155°C, 180°C, 200°C и 220°C. Более высокие температурные режимы доступны по запросу для специализированных применений.
Q5: Можете ли вы предоставить индивидуальные размеры плоского провода?
Да. Мы производим индивидуальные комбинации ширины и толщины на основе чертежей заказчика. Пожалуйста, укажите ваши конкретные требования к размерам для получения коммерческого предложения.
