Кабель питания электрического погружного насоса QYYFF

приложение

Данное изделие подходит для питания погружных насосных агрегатов oi l с номинальным напряжением менее 3 кВ или менее 6 кВ.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Проводник рассчитан на длительную рабочую температуру 232 °C, обладает отличной маслостойкостью, термостойкостью и коррозионной стойкостью.

ТИП И НАЗВАНИЕ

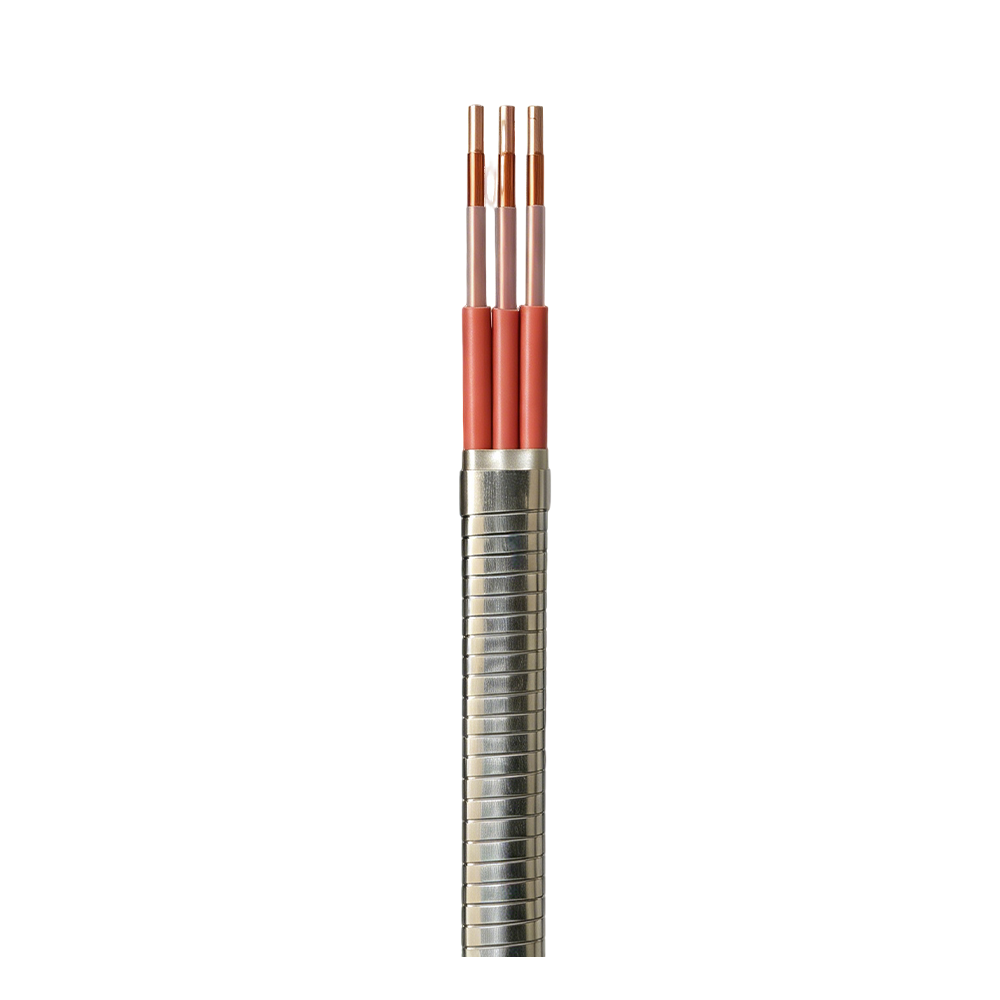

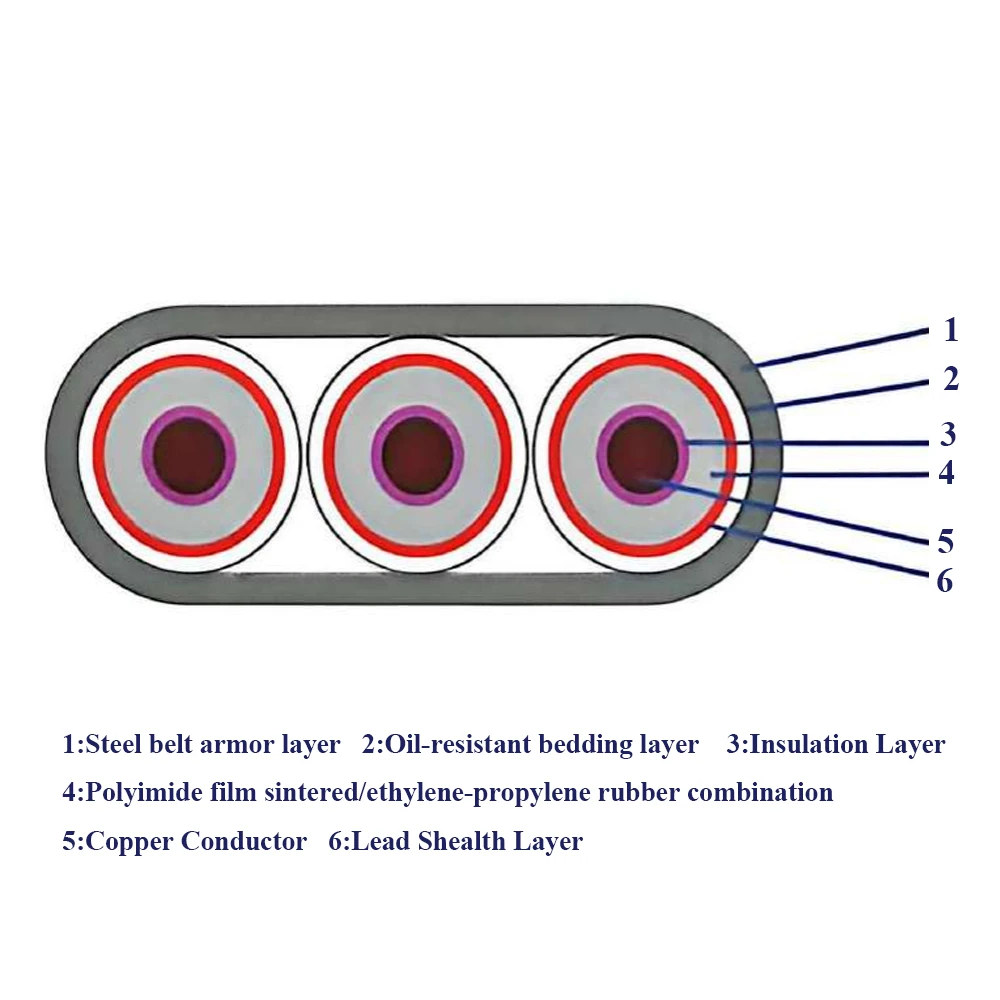

Комбинированная изоляция из спеченной пленки полиимид - F46 и фторопласта, фторопластовая оболочка, обернутая волокнистой лентой, оцинкованная (нержавеющая сталь, Монель) стальная лента, бронированный плоский кабель питания погружного масляного насоса.

АССОРТИМЕНТ ПРОИЗВОДИМОЙ КАБЕЛЬНОЙ ПРОДУКЦИИ

Напряжение: 3КВ, 4КВ, 5КВ, 6КВ
Температура: 232°C/450°F.
Стандарты внедрения: GB/T16750-2015, APIRP 11S6

inquire_now next_products

Технические характеристики

Ядра	Номинальная площадь поперечного сечения AWG/мм2	Количество проводников или диаметр корней мм	Сопротивление проводника постоянному току20°C≤Ом/Км	Номинальная толщина изоляции, мм		Номинальная толщина оболочки, мм		Общий размер и вес кабеля (плоский кабель)
			Сопротивление проводника постоянному току20°C≤Ом/Км	Номинальная толщина изоляции, мм		Номинальная толщина оболочки, мм		3 КВ		5 КВ
			Луженый	3 КВ	5 КВ	3 КВ	5 КВ	ммхм	Кг/км	ммхм	Кг/Км
3	5/16	1/4.62	1.15	1.1	1.3	0.6	0.6	10.5x27.5	1190	11х29	1240
3	4/20	1/5.19	0.84	1.1	1.3	0.6	0.6	11х29	1356	11.5x31.5	1410
3	2/33	1/6.54	0.55	1.1	1.3	0.6	0.6	11.7x31	1816	13x35.2	1880
3	1/42	1/7.35	0.44	1.1	1.3	0.6	0.6	13.2х36	2126	13.7х37	2130

Номинальная площадь поперечного сечения, мм2/AWG	Номинальный диаметр проводника	сопротивление изоляции 1,9 мм, МОМ·Км	ток утечки 1,9 мм, мкА/ (Кв·км)	сопротивление изоляции 2,3 мм, МОМ·Км	ток утечки 2,3 мм, мкА/ (Кв·км)	Постоянный ток при постоянном напряжении 5 минут	Постоянный ток при постоянном напряжении 5 минут
Номинальная площадь поперечного сечения, мм2/AWG	Номинальный диаметр проводника	сопротивление изоляции 1,9 мм, МОМ·Км	ток утечки 1,9 мм, мкА/ (Кв·км)	сопротивление изоляции 2,3 мм, МОМ·Км	ток утечки 2,3 мм, мкА/ (Кв·км)	3 КВ	5 КВ
16/5	4.62	5112	0.24	5980	0.20	27	35
20/4	5.19	4660	0.27	5430	0.23	27	35
33/2	6.54	3905	0.34	4500	0.28	27	35
42/1	7.35	3585	0.38	4100	0.32	27	35

ТРЕБОВАНИЯ К ДОСТАВКЕ

Может поставляться длиной не менее 1000 метров, упакованный в цельнометаллические гофрированные лотки.

ИНСТРУКЦИИ ПО ХРАНЕНИЮ И ТРАНСПОРТИРОВКЕ

Для кабелей, поставляемых в рулонах, расстояние от края гофрированного цельнометаллического лотка для кабелей до самого внешнего кабеля должно быть на 100 мм меньше, чем диаметр гофрированного цельнометаллического лотка для кабелей, и не допускается натыкание или перекручивание кабеля. Оба конца кабеля защищены от влаги.

Часто задаваемые вопросы

Q1: Что означают сокращения в кодах моделей кабелей погружных насосов?

Коды моделей кабелей для погружных насосов соответствуют стандартной системе наименования. Каждая буква в обозначении модели соответствует определенной конструктивной особенности или материалу, из которого изготовлен кабель.

1. Серийный код

QY – Кабель для погружного насоса общего назначения
QYJ – Кабель погружного насоса в свинцовой оболочке

2. Код формы

Y – Круглый кабель
Плоский кабель – Нет кодового обозначения

3. Код изоляционного материала

P – Модифицированная полипропиленовая изоляция
Yj – Изоляция из сшитого полиэтилена (XLPE)
Yf – Полиимид-композитная пленка F46 и композитная изоляция из FEP
E – Изоляция из этиленпропиленового каучука (EPR)
Да – Полиимидная композитная пленка F46 и композитная изоляция EPR

4. Код материала оболочки (включая внутреннюю оболочку)

Q – Свинцовая оболочка из сплава
H – Оболочка из гипалона (хлорсульфированного полиэтилена)
N – Оболочка из нитриловой резины
E – Оболочка из этиленпропиленового каучука
F – Оболочка из нитрила и ПВХ-компаунда

5. Код слоя брони

M – Ленточная броня из монелевой стали
fd – Ленточная броня из нержавеющей стали
Броня из оцинкованной стальной ленты – Нет кодового обозначения

Q2: Что такое кабель ESP?

Кабель ESP (кабель для электрического погружного насоса) используется для питания скважинных электрических погружных насосов в нефтяных, газовых и водяных скважинах. Он предназначен для работы при высоких температурах, давлении и в агрессивных скважинных условиях.

Q3: Как мне правильно выбрать ESP-кабель?

Выбор зависит от глубины скважины, температуры, напряжения и химических условий. Высокотемпературные или агрессивные среды требуют усовершенствованных систем изоляции и более прочной броневой защиты для обеспечения надежной длительной эксплуатации.

Q4: Какие материалы используются в изоляции и оболочке кабеля ESP?

В кабелях ESP для изоляции используются такие материалы, как полипропилен (PP), сшитый полиэтилен, EPR и полиимид-FEP. Материалы оболочки и брони включают нитриловый каучук, ЭПР, гипалон, свинцовый сплав и ленту из нержавеющей стали для защиты от перегрева, масла и коррозии.

Q5: В чем разница между круглым и плоским ESP-кабелем?

Круглый кабель ESP обычно используется в стандартных скважинных условиях для обеспечения более высокой механической прочности. Плоский кабель ESP предназначен для использования в узких межтрубных пространствах между насосно-компрессорными трубами и обсадной колонной, что упрощает монтаж в скважинах с ограниченным пространством.
