приложение
Данное изделие подходит для питания погружных масляных насосных агрегатов с номинальным напряжением менее 3 кВ или менее 6 кВ.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Проводник рассчитан на длительную рабочую температуру 90°C, обладает отличной маслостойкостью, термостойкостью и коррозионной стойкостью.
ТИП И НАЗВАНИЕ

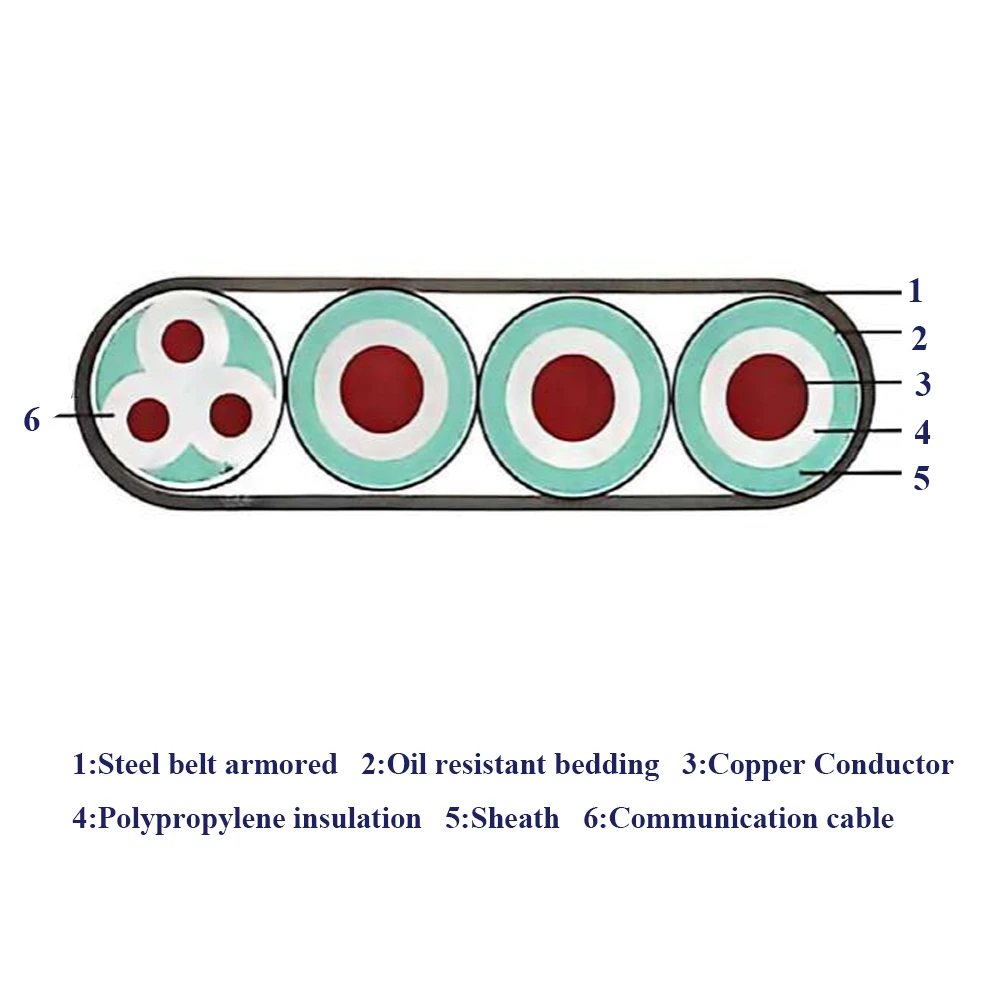

Модифицированная изоляция из полипропилена или EPDM, оболочка из нитриловой резины, лента из ПТФЭ / волокнистой ленты, кабель связи, оцинкованная стальная лента (нержавеющая сталь, Монель), бронированный плоский кабель питания погружного насоса.
АССОРТИМЕНТ ПРОИЗВОДИМОЙ КАБЕЛЬНОЙ ПРОДУКЦИИ
Напряжение: 3КВ, 4КВ, 5КВ, 6КВ.
Температура: 90°C/205°F.
Стандарты внедрения: GB/T16750-2015, APIRP 11S6
Технические характеристики
|
Ядра
|
Ядра |
Номинальная площадь поперечного сечения AWG/мм2 |
Количество проводников или диаметр корней мм |
Сопротивление проводника постоянному току20°C≤Ом/Км |
Номинальная толщина изоляции, мм |
Номинальная толщина оболочки, мм |
Общий размер и вес кабеля (плоский кабель) |
|||||
|
3 КВ |
6 КВ |
|||||||||||
|
Луженый |
3 КВ |
5 КВ |
3 КВ |
5 КВ |
ммхм |
Кг/км |
ммхм |
Кг/Км |
||||
|
Сила Единица измерения |
3 |
5/10 |
1/4.62 |
1.16 |
1.9 |
2.3 |
1.3 |
1.3 |
14х37 |
1278 |
18х42 |
1390 |
|
3 |
4/20 |
1/5.19 |
0.86 |
1.9 |
2.3 |
1.3 |
1.3 |
15х39 |
1449 |
19х44 |
1580 |
|
|
3 |
2/33.5 |
1/6.54 |
0.56 |
1.9 |
2.3 |
1.3 |
1.3 |
16х44 |
1643 |
21х50 |
1760 |
|
|
3 |
1/42.5 |
1/7.35 |
0.44 |
1.9 |
2.3 |
1.3 |
1.3 |
17х47 |
2158 |
22х54 |
2270 |
|
|
Контроль единица измерения |
1-3 |
0.4-1.0 |
7/0.27-0.43 |
45-18.1 |
0.6 |
1.3 |
140 |
|||||
|
Номинальная площадь поперечного сечения, мм2/AWG |
Номинальный диаметр проводника |
сопротивление изоляции 1,9 мм, МОМ·Км |
ток утечки 1,9 мм, мкА/ (Кв·км) |
сопротивление изоляции 2,3 мм, МОМ·Км |
ток утечки 2,3 мм, мкА/ (Кв·км) |
Постоянный ток при постоянном напряжении 5 минут |
|
|
3 КВ |
5 КВ |
||||||
|
16/5 |
4.62 |
3800 |
0.27 |
4082 |
0.24 |
27 |
35 |
|
20/4 |
5.19 |
3380 |
0.31 |
3738 |
0.27 |
27 |
35 |
|
33.5/2 |
6.54 |
2650 |
0.38 |
3121 |
0.32 |
27 |
35 |
|
42.5/1 |
7.35 |
2405 |
0.42 |
2841 |
0.35 |
27 |
35 |
I ТРЕБОВАНИЯ К ДОСТАВКЕ
Может поставляться длиной не менее 1000 метров, упакованный в цельнометаллические гофрированные лотки.
I ИНСТРУКЦИИ ПО ХРАНЕНИЮ И ТРАНСПОРТИРОВКЕ
Для кабелей, поставляемых в рулонах, расстояние от края диаметра гофрированного цельнометаллического кабельного лотка до самого внешнего кабеля должно быть на 100 мм меньше, при этом не допускается скручивание кабеля. Оба конца кабеля защищены от влаги.
Часто задаваемые вопросы
Q1: Какими преимуществами обладают эти изделия по сравнению со стандартными медными проводами?
Они обеспечивают превосходную электрическую изоляцию, высокую термостойкость, превосходную механическую прочность, высокую устойчивость к влаге, радиации и тепловым ударам, что делает их пригодными для использования в экстремальных условиях и с высокими требованиями к эксплуатации.
Q2: Можно ли настроить продукцию в соответствии с конкретными требованиями?
Да. Мы предлагаем индивидуальные решения с точки зрения размера проводника, структуры изоляции, температурного класса, уровня напряжения и механических характеристик в соответствии с требованиями заказчика.
Q3: Какие температурные режимы доступны?
В зависимости от системы изоляции, изделия, как правило, подходят для условий класса F (155°C), класса H (180°C) и более высоких температур, обеспечивая стабильную работу в условиях постоянной тепловой нагрузки.
Q4: Каковы основные области применения этих продуктов?
Они широко используются в высокоэффективных двигателях, генераторах, трансформаторах, системах погружных двигателей, тяговых двигателях железнодорожного транспорта, ветроэнергетическом оборудовании и промышленных электрических системах, требующих высокой надежности.
Q5: Какие типы продуктов входят в эту серию?
Этот ассортимент продукции включает плоскую проволоку из эмалированной меди, провода с изоляцией из стекловолокна, медные провода, обернутые пленкой, и высокоэффективные плоские и круглые провода из меди с композитной изоляцией, предназначенные для сложных электрических применений.
Q6: В чем заключаются основные преимущества изделий с полыми проводниками по сравнению со сплошными пров
Полые проводники обеспечивают эффективное внутреннее охлаждение, улучшенное управление температурой, более высокую удельную мощность и лучшую стабильность в условиях непрерывной работы с высокой нагрузкой.
Q7: Можно ли настроить размер и структуру?
Да. Наружный диаметр, внутренний диаметр, толщина стенки, форма проводника (круглого или плоского) и структура изоляции - все это может быть настроено в соответствии с техническими требованиями заказчика.
Q8: Какие основные варианты материалов доступны?
Ассортимент продукции включает полую проволоку из нержавеющей стали, полую проволоку из бескислородной меди и различные варианты изоляции с композитными конструкциями, такими как полиимидная пленка F46, стекловолокно и полиэфирные изоляционные системы.
Q9: Какие охлаждающие среды можно использовать внутри полых проводников?
Эти продукты совместимы с обычными охлаждающими средами, такими как вода, масло и другие промышленные охлаждающие жидкости, в зависимости от конструкции системы и условий эксплуатации.
Q10: Для чего в основном используются эти изделия с полыми проводниками?
Эти полые провода в основном используются в мощных электрических системах, требующих внутреннего охлаждения, таких как электродвигатели, генераторы, тяговые системы и промышленное оборудование с водяным или масляным охлаждением.
