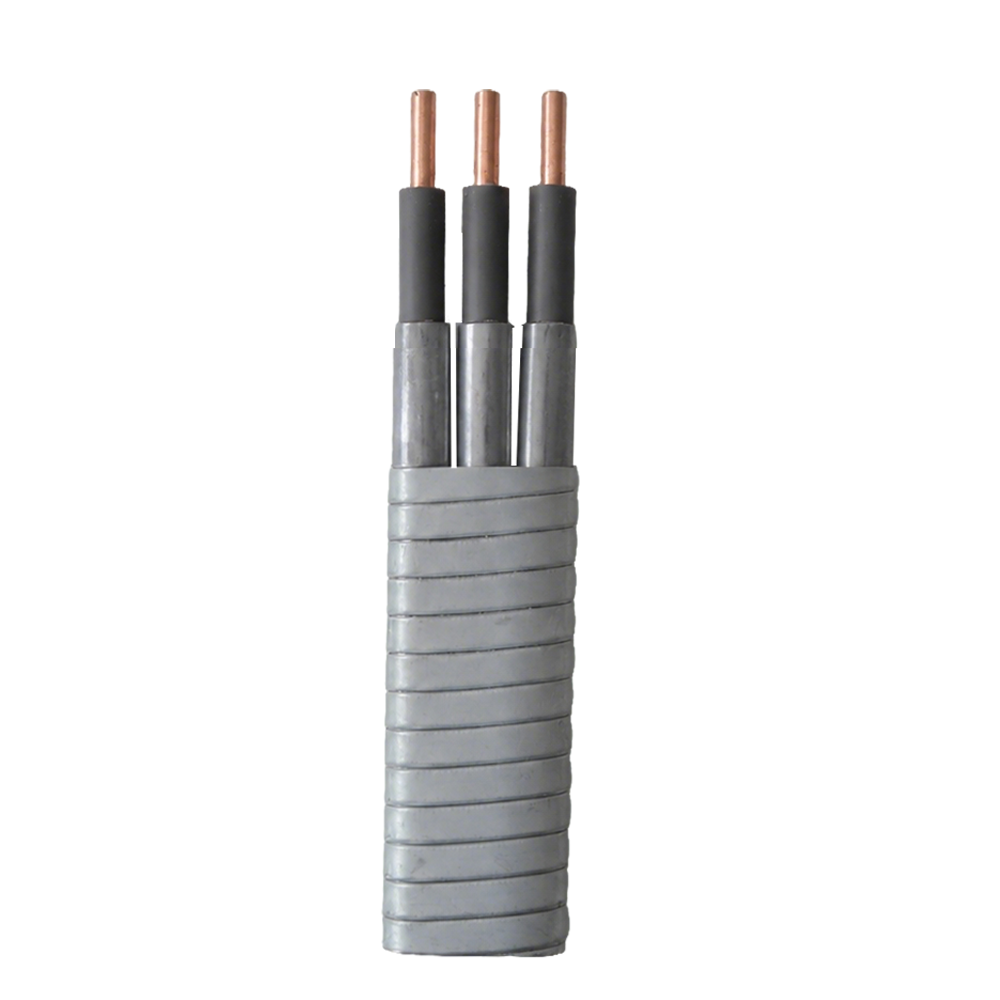

Кабель питания электрического погружного насоса (ESP) типа QYEQ

приложение

Данное изделие подходит для питания погружных масляных насосных агрегатов с номинальным напряжением менее 3 кВ или менее 6 кВ.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Проводник рассчитан на длительную рабочую температуру 120 °C, обладает отличной маслостойкостью, термостойкостью и коррозионной стойкостью.

ТИП И НАЗВАНИЕ

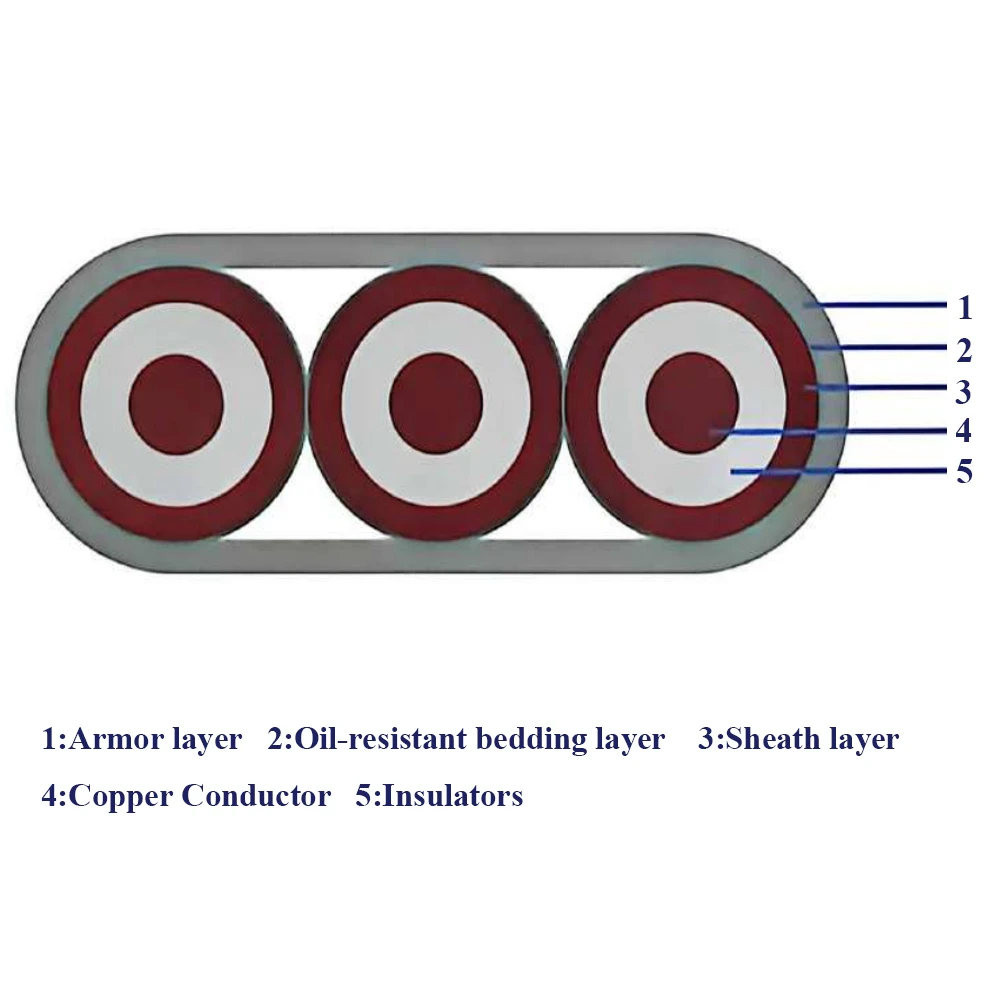

Изоляция из этилен-пропиленового каучука, свинцовая оболочка, фторопластовая лента/волокнистая лента, обернутая вокруг

Оцинкованный (нержавеющая сталь, Монель) стальной ленточный бронированный плоский кабель питания погружного масляного насоса.

АССОРТИМЕНТ ПРОИЗВОДИМОЙ КАБЕЛЬНОЙ ПРОДУКЦИИ

Напряжение: 3КВ, 4КВ, 5КВ, 6КВ
Температура: 120°C
Стандарты внедрения: GB/T16750-2015, APIRP 11S6

inquire_now next_products

Технические характеристики

Технические характеристики
Ядра	Номинальная площадь поперечного сечения AWG/мм2	Количество проводников или диаметр корней мм	Сопротивление проводника постоянному току20°C≤Ом/Км	Номинальная толщина изоляции, мм		Номинальная толщина оболочки, мм		Общий размер и вес кабеля (плоский кабель)
			Сопротивление проводника постоянному току20°C≤Ом/Км	Номинальная толщина изоляции, мм		Номинальная толщина оболочки, мм		3 КВ		5 КВ
			Луженый	3 КВ	5 КВ	3 КВ	5 КВ	ммхм	Кг/км	ммхм	Кг/Км
3	6/13.2	1/4.12	1.40	1.39	2.3	1.0	1.0	12.5x33.5	2110	13.5х36	2288
3	5/16	1/4.62	1.16	1.15	2.3	1.0	1.0	13х36	2211	14х37,5	2410
3	4/20	1/5.19	0.86	0.84	2.3	1.0	1.0	14х38	2442	14.5х39	2730
3	2/33	1/6.54	0.56	0.55	2.3	1.0	1.0	15х43	3116	16х43	3320
3	1/42	1/7.35	0.44	0.44	2.3	1.0	1.0	16х45	3544	17х47	3850

Технические характеристики
Номинальная площадь поперечного сечения, мм2/AWG	Номинальный диаметр проводника	сопротивление изоляции 1,9 мм, МОМ·Км	ток утечки 1,9 мм, мкА/ (Кв·км)	сопротивление изоляции 2,3 мм, МОМ·Км	ток утечки 2,3 мм, мкА/ (Кв·км)	Постоянный ток при постоянном напряжении 5 минут	Постоянный ток при постоянном напряжении 5 минут
Номинальная площадь поперечного сечения, мм2/AWG	Номинальный диаметр проводника	сопротивление изоляции 1,9 мм, МОМ·Км	ток утечки 1,9 мм, мкА/ (Кв·км)	сопротивление изоляции 2,3 мм, МОМ·Км	ток утечки 2,3 мм, мкА/ (Кв·км)	3 КВ	5 КВ
13.2/6	4.12	1529	0.65	1777	0.56	27	35
16/5	4.62	1400	0.71	1633	0.61	27	35
20/4	5.19	1278	0.78	1495	0.67	27	35
33/2	6.54	1060	0.94	1248	0.80	27	35
42/1	7.35	962	1.04	1136	0.80	27	35

ТРЕБОВАНИЯ К ДОСТАВКЕ

Может поставляться длиной не менее 1000 метров, упакованный в цельнометаллические гофрированные лотки.

ИНСТРУКЦИИ ПО ХРАНЕНИЮ И ТРАНСПОРТИРОВКЕ

Для кабелей, поставляемых в рулонах, расстояние от края диаметра гофрированного цельнометаллического кабельного лотка до самого внешнего кабеля должно быть на 100 мм меньше, при этом не допускается скручивание кабеля. Оба конца кабеля защищены от влаги.

Часто задаваемые вопросы

Q1: Что означают сокращения в кодах моделей кабелей погружных насосов?

Коды моделей кабелей для погружных насосов соответствуют стандартной системе наименования. Каждая буква в обозначении модели соответствует определенной конструктивной особенности или материалу, из которого изготовлен кабель.

1. Серийный код

QY – Кабель для погружного насоса общего назначения
QYJ – Кабель погружного насоса в свинцовой оболочке

2. Код формы

Y – Круглый кабель
Плоский кабель – Нет кодового обозначения

3. Код изоляционного материала

P – Модифицированная полипропиленовая изоляция
Yj – Изоляция из сшитого полиэтилена (XLPE)
Yf – Полиимид-композитная пленка F46 и композитная изоляция из FEP
E – Изоляция из этиленпропиленового каучука (EPR)
Да – Полиимидная композитная пленка F46 и композитная изоляция EPR

4. Код материала оболочки (включая внутреннюю оболочку)

Q – Свинцовая оболочка из сплава
H – Оболочка из гипалона (хлорсульфированного полиэтилена)
N – Оболочка из нитриловой резины
E – Оболочка из этиленпропиленового каучука
F – Оболочка из нитрила и ПВХ-компаунда

5. Код слоя брони

M – Ленточная броня из монелевой стали
fd – Ленточная броня из нержавеющей стали
Броня из оцинкованной стальной ленты – Нет кодового обозначения

Q2: Что такое кабель ESP?

Кабель ESP (кабель для электрического погружного насоса) используется для питания скважинных электрических погружных насосов в нефтяных, газовых и водяных скважинах. Он предназначен для работы при высоких температурах, давлении и в агрессивных скважинных условиях.

Q3: В чем разница между круглым и плоским ESP-кабелем?

Круглый кабель ESP обычно используется в стандартных скважинных условиях для обеспечения более высокой механической прочности. Плоский кабель ESP предназначен для использования в узких межтрубных пространствах между насосно-компрессорными трубами и обсадной колонной, что упрощает монтаж в скважинах с ограниченным пространством.

Q4: Какие материалы используются в изоляции и оболочке кабеля ESP?

В кабелях ESP для изоляции используются такие материалы, как полипропилен (PP), сшитый полиэтилен, EPR и полиимид-FEP. Материалы оболочки и брони включают нитриловый каучук, ЭПР, гипалон, свинцовый сплав и ленту из нержавеющей стали для защиты от перегрева, масла и коррозии.

Q5: Как мне правильно выбрать ESP-кабель?

Выбор зависит от глубины скважины, температуры, напряжения и химических условий. Высокотемпературные или агрессивные среды требуют усовершенствованных систем изоляции и более прочной броневой защиты для обеспечения надежной длительной эксплуатации.
