Эксцентричный серебряный полый проводник

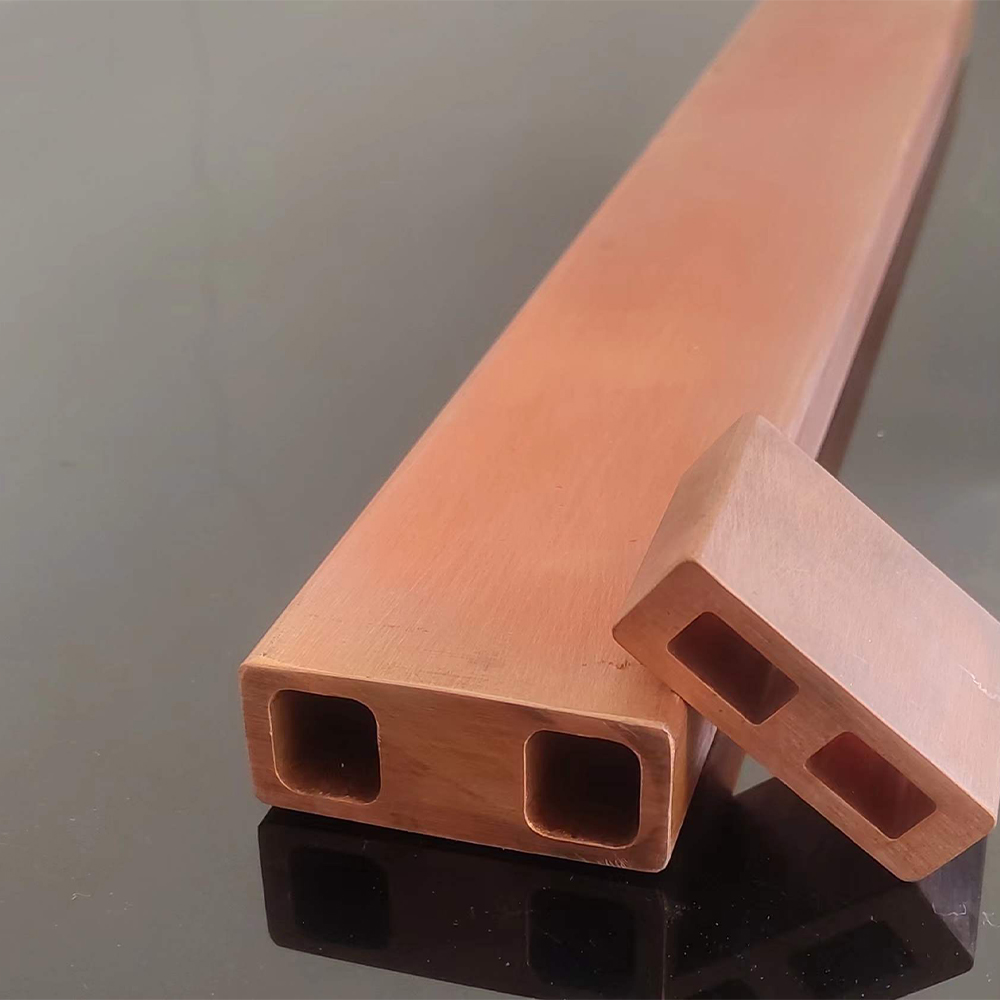

Эксцентриковый серебряный полый проводник представляет собой высокоточный медный профиль, разработанный специально для обмоток роторов крупных турбогенераторов тепловых, атомных и гидроэлектростанций. Проводник имеет асимметрично расположенный внутренний канал охлаждения (эксцентриковое отверстие), который обеспечивает максимальную электропроводность и эффективность потока охлаждающей жидкости. Изготовленный из бескислородной меди, содержащей серебро, этот продукт обладает исключительной стойкостью к термическому размягчению и механической деформации при экстремальных центробежных и электромагнитных нагрузках.

Приложения

Основное применение: Катушки ротора для крупных турбогенераторов (≥ 1000 МВт) на тепловых, атомных и крупных гидроэлектростанциях.

Вторичные области применения: Сильноточные шинопроводные системы, требующие внутреннего жидкостного охлаждения; специализированные магнитные обмотки с сильным возбуждением.

Этот продукт особенно важен для производителей энергетического оборудования, которым требуются высоконадежные компоненты, соответствующие стандарту IEC 62067 и аналогичным международным стандартам.

inquire_now next_products

Технические характеристики

Параметр	Единица измерения	Спецификация / Типичное значение	Допуск/требование
Обозначение материала	—	CuAg0.10P (CW013A) / CuAg0.07	Согласно EN 1652/ASTM B187
Содержание серебра (Ag)	%	0.07 – 0.12	±0.01
Электрическая проводимость	% МАКО	≥ 98.0	При температуре 20°C
Содержание кислорода	промилле	≤ 10	Класс без содержания кислорода
Предел прочности при растяжении (отожженный)	МПа	220 – 260	—
Относительное удлинение (A50)	%	≥ 35	—
Температура размягчения	°C	≥ 350	Преимущество использования серебра
Допуск по наружной ширине	мм	Согласно чертежу (например, 10-40 мм)	± 0.03 / ± 0.05
Допуск по внешней высоте	мм	Согласно чертежу (например, 5-20 мм)	± 0.03 / ± 0.05
Допуск по диаметру внутреннего отверстия	мм	Согласно чертежу (например, 3-15 мм)	± 0.05
Отклонение толщины стенки (эксцентриситет)	% от номинальной стены	≤ 5%	Критический управляющий параметр
Радиус угла (R)	мм	0,5 – 1,5 (настраиваемый)	По чертежу заказчика
Прямолинейность	мм / 1000 мм	≤ 1.0	—
Закручиваться	° / 1000 мм	≤ 1.0	—
Шероховатость внутренней поверхности (Ra)	мкм	≤ 0.8	Оптимизирован для расхода охлаждающей жидкости
Состояние внешней поверхности	—	Яркий, чистый, не содержащий оксидов	Никаких царапин, заусенцев или дефектов

Часто задаваемые вопросы

Q1: Почему в медь добавляют серебро (Ag)?

Серебро повышает температуру размягчения на ~100-150°C, предотвращая деформацию рулона при высоких термических и центробежных нагрузках.

Q2: Как контролируется отклонение толщины стенки (эксцентриситет)?

Лазерное измерение в режиме реального времени (ODAC/UMAC) и регулировка матрицы с замкнутым контуром обеспечивают отклонение ≤5% от номинальной стенки.

Q3: В каком состоянии поставляется поверхность?

Блестящая, чистая и не содержащая оксидов, с Ra ≤0,8 мкм. Готова к нанесению слюдяной ленты или изоляции.

Q4: Снижает ли эксцентричная конструкция мощность?

Нет. Это позволяет максимально увеличить поперечное сечение меди при сохранении необходимого расхода охлаждающей жидкости для повышения общей эффективности.

Q5: Можно ли заказать индивидуальные размеры?

Да. Время изготовления оснастки на заказ составляет примерно 30-45 дней с момента утверждения чертежа.
